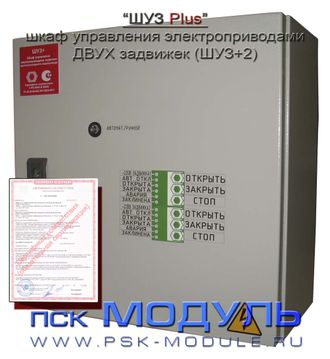

Шкаф ШУЗ Plus (ШУЗ+2) управление двумя электрозадвижками ШУЗ2, ШУ32, ШУЗ-2

ШУЗ plus - Шкаф управления двумя электрозадвижками ШУ3+2, (0.5кВт, 220В)

Артикул: ШУЗ+ (2Эзд-220В-0.5кВт)
5 руб.

Предполагаемый срок поставки: 19 апреля

Заказать

Стоимость Товара уточняется при заказе.


Мощность электрозадвижки 1 - до 0.5кВт

Мощность электрозадвижки 2 - до 0.5кВт

Напряжение электрозадвижки 1  – 220В\50Гц

Напряжение электрозадвижки 2  – 220В\50Гц

Степень защиты IP54

Схема шкафа ШУЗ Plus реализована на электроных модулях


К шкафу ШУЗ Plus возможно подключение сигналов дистанционного открытия\закрытия электрозадвижек  двух типов - напряжение 12-24В DC или "сухой контакт".

Шкаф управления электрозадвижкой серии ШУ тип ШУЗ Plus (ШУЗ+2) является компонентом приборов пожарных управления и предназначен для управления ДВУМЯ электроприводами задвижек внутреннего противопожарного водопровода (ВПВ) и автоматической установки пожаротушения (АУПТ), входящей в состав системы противопожарной защиты объекта. Устройства автоматики и коммутации, размещенные в шкафу, обеспечивают автоматическое управление электроприводом, с выдачей сигналов о состоянии шкафа, согласно нормам Технического регламента о требованиях пожарной безопасности.


Параметры входных сигналов управления:
Шкаф ШУЗ Plus (ШУЗ+2)  принимает входные сигналы дистанционного открытия (закрытия) электрозадвижек в виде напряжение 12В DC или 24В DC, а так же замыкающий "сухой контакт" от прибора пожарного управления или устройства дистанционного пуска (кнопки).


Параметры выходных информационных сигналов:
Шкаф  ШУЗ Plus (ШУЗ+2)  формирует выходные сигналы о своем состоянии в виде замыкающих контактов, поступающие на прибор управления и контроля:


"Автоматика отключена" - общий сигнал для электрозадвижки 1 и 2


"Авария электрозадвижки 1" - общий сигнал неисправность электропитания, неисправность кабельных линий управления электрозадвижкой
"Электрозадвижка 1 заклинена"

"Электрозадвижка 1 открыта"

"Электрозадвижка 1 закрыта"


"Авария электрозадвижки 2" - общий сигнал неисправность электропитания, неисправность кабельных линий управления электрозадвижкой

"Электрозадвижка 2 заклинена"

"Электрозадвижка 2 открыта"

"Электрозадвижка 2 закрыта"


Возможные стандартные модификации шкафов серии ШУЗ+2:
- Шкаф  ШУЗ Plus (ШУЗ+2) стандарт – в стандартном исполнение шкаф ШУЗ+2 производит дистанционное РАЗДЕЛЬНОЕ открытие ДВУХ электрозадвижек и дистанционное РАЗДЕЛЬНОЕ закрытие ДВУХ электрозадвижек. Сигнал дистанционного управления поступает в ШУЗ от прибора пожарного управления виде напряжения (12VDC\24VDC\ «Сухой замыкающий контакт»).

- Шкаф  ШУЗ Plus (ШУЗ+2) исполнение 1 – в исполнение 1 шкаф ШУЗ+2 производит дистанционное ОДНОВРЕМЕННОЕ открытие ДВУХ электрозадвижек и дистанционное ОДНОВРЕМЕННОЕ закрытие ДВУХ электрозадвижек по отдельным сигнал Открыть или Закрыть. Сигнал дистанционного управления поступает в ШУЗ от прибора пожарного управления виде напряжения (12VDC\24VDC\ «Сухой замыкающий контакт»).


Конструкция шкафа ШУЗ Plus (ШУЗ+2) выполнена на специализированных электронных блоках управления. Применяемая конструкция шкафа позвола реализовать автоматический электронный контроль целостности цепей управления обмотками двигателя и неисправности цепей управления входного сигнала тип "сухой контакт", уменьшение количества соединений электрических цепей в шкафу, расширены допонительные опции - возможность передачи данных по протоколу ModBus RTU и протоколу системы "Мастер".


Шкаф ШУЗ Plus (ШУЗ+) соответсвует нормам Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

Шкаф ШУЗ Plus (ШУЗ+2) способен работать с приборами пожарными контроля и приборами пожарными управления различных Брендов, в том числе ППКПиУ «Мастер».
