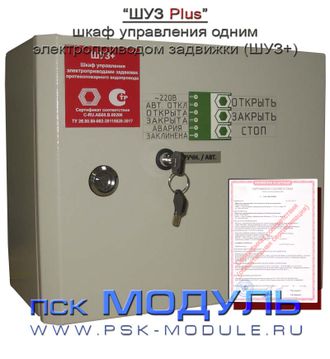

ШУЗ plus - Шкаф управления одной электрозадвижкой ШУ3+, (0.55кВт, 220В)

Шкаф управления электрозадвижкой серии ШУ тип ШУЗ Plus (ШУЗ+) является компонентом приборов пожарных управления и предназначен для управления электроприводом задвижки внутреннего противопожарного водопровода (ВПВ) и автоматической установки пожаротушения (АУПТ), входящей в состав системы противопожарной защиты объекта. Устройства автоматики и коммутации, размещенные в шкафу, обеспечивают автоматическое управление электроприводом, с выдачей сигналов о состоянии шкафа, согласно нормам Технического регламента о требованиях пожарной безопасности.

Параметры входных сигналов управления:
Шкаф ШУЗ Plus (ШУЗ+)  принимает входные сигналы дистанционного открытия (закрытия) электрозадвижки в виде напряжение 12В DC или 24В DC, а так же замыкающий "сухой контакт" от прибора пожарного управления или элемента дистанционного управления.

Параметры выходных информационных сигналов:
Шкаф  ШУЗ Plus (ШУЗ+)  формирует выходные сигналы о своем состоянии в виде замыкающих контактов, поступающие на прибор управления и контроля:
"Авария" - общий сигнал неисправность электропитания, неисправность кабельных линий управления электрозадвижкой
"Автоматика отключена"
"Электрозадвижка заклинена"

"Электрозадвижка открыта"

"Электрозадвижка закрыта"

Конструкция шкафа ШУЗ Plus (ШУЗ+) выполнена на специализированных электронных блоках управления. Применяемая конструкция шкафа позвола реализовать автоматический электронный контроль целостности цепей управления обмотками двигателя и неисправности цепей управления входного сигнала тип "сухой контакт", уменьшение количества соединений электрических цепей в шкафу, расширены допонительные опции - возможность передачи данных по протоколу ModBus RTU.

Шкаф ШУЗ Plus (ШУЗ+) соответсвует нормам Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

Шкаф ШУЗ Plus (ШУЗ+) способен работать с приборами пожарными контроля и приборами пожарными управления различных Брендов, в том числе ППКПиУ «Мастер».
