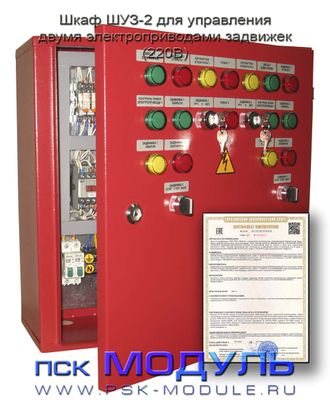

Шкаф управления двумя электрозадвижками ШУ3-2-0,55 кВт (220В)

Шкаф управления электрозадвижками ШУЗ-2 предназначен для управления электроприводами двух задвижек внутреннего противопожарного водопровода (ВПВ), входящих в состав любой системы противопожарной защиты объекта. Устройства автоматики и коммутации, размещенные в шкафу, обеспечивают автоматическое управление эл.приводом, с выдачей сигналов о состоянии шкафа, согласно нормам Технического регламента о требованиях пожарной безопасности.

Возможные стандартные модификации шкафов серии ШУЗ-2:

Шкаф ШУЗ-2  – управление ДВУМЯ электроприводами задвижек входящих в
состав системы противопожарной защиты объекта. Шкаф ШУЗ-2 в стандартном исполнении

производит РАЗДЕЛЬНОЕ открытие ДВУХ задвижек с электроприводом и РАЗДЕЛЬНОЕ закрытие ДВУХ
задвижек с электроприводом при поступлении соответствующего сигнала управления в шкаф
ШУЗ. Сигналы управления «открыть» и «закрыть»  для электрозадвижки 1 или электрозадвижки 2 поступают в шкаф ШУЗ от прибора пожарного управления виде напряжения (12VDC-24VDC) или виде замыкающего «сухого
контакта». Так же сигналы управления в виде замыкающего «сухого контакта» могут поступать в
шкаф ШУЗ от устройства дистанционного пуска с выходным сигналом "сухой контакт".

Шкаф ШУЗ-2 производит контроль на неисправность сигнальных линий управления,

подключенных «сухих контактов».

Шкаф ШУЗ-2 «исполнение 1» – управление ДВУМЯ электроприводами задвижек входящих в
состав системы противопожарной защиты объекта. Шкаф ШУЗ-2 исполнение 1 производит
дистанционное ОДНОВРЕМЕННОЕ открытие и ОДНОВРЕМЕННОЕ закрытие ДВУХ
электрозадвижек. Сигналы управления «открыть» и «закрыть» для электрозадвижек 1 и 2 поступают в шкаф ШУЗ от прибора пожарного управления виде напряжения (12VDC-24VDC) или виде замыкающего
«сухого контакта». Так же сигналы управления в виде замыкающего «сухого контакта» могут поступать в
шкаф ШУЗ от устройства дистанционного пуска с выходным сигналом "сухой контакт".

Шкаф ШУЗ-2 производит контроль на неисправность сигнальных линий управления,

подключенных «сухих контактов».

Параметры выходных сигналов:
Шкаф ШУЗ-2 формирует выходные сигналы о своем состоянии в виде "сухих контактов", поступающие на прибор управления и контроля:

"Получен сигнал Пожар" (на шкаф ШУЗ-2 подан сигнал открытия электрозадвижек)
"АВАРИЯ" (обобщенный сигнал неисправности ШУЗ-2 и Электрозадвижки 1 и Электрозадвижки 2)
"Автоматика отключена" (общий сигнал для шкафа ШУЗ-2 исполнение 1)

"Электрозадвижка 1 открыта"

"Электрозадвижка 1 закрыта"

"Электрозадвижка 2 открыта"

"Электрозадвижка 2 закрыта"

Сертификат соответствия требованиям Технического регламента ЕАЭС "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" (ТР ЕАЭС 043/2017)
