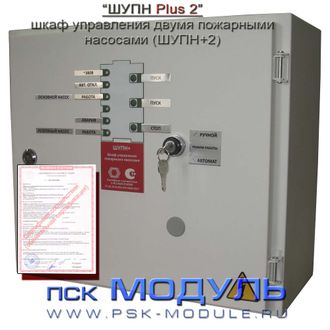

ШУПН Plus 2 - Шкаф управления двумя пожарными насосами ШУПН+, (до 11кВт, 380В)

Силовой шкаф ШУПН2 предназначен для управления электродвигателями насосов (основным и резервным) внутреннего противопожарного водопровода.

Шкаф управления пожаными насосами серии ШУ тип ШУПН Plus (ШУПН+) является компонентом приборов пожарных управления и предназначен для управления электродвигателями насосов (основным и резервным) внутреннего противопожарного водопровода (ВПВ) и автоматической установки пожаротушения (АУПТ), входящей в состав системы противопожарной защиты объекта. Устройства автоматики и коммутации, размещенные в шкафу, обеспечивают автоматическое управление электродвигателем, с выдачей сигналов о состоянии шкафа, согласно нормам Технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 №123-ФЗ).

Стандартная логика работы шкафа ШУПН+2.

При поступлении сигнал автоматического пуска насосной станции, алгоритм шкафа ШУПН+ производит контроль давление воды в системе ВПВ, при понижении давления формируется сигнал на включение основного насоса. При включении в работу Основного насоса, в алгоритме шкафа ШУПН+ одновременно с его запуском стартует таймер выхода Основного насоса на рабочий режим. При наличии сигнала «Сухой ход» Основного насоса его запуск блокируется и формируется сигнал на запуск резервного насоса. Если Основной насос не выходит на рабочий режим (контроль по манометру после насоса) за указанное время, или позднее сигнал включения Основного насоса снимается – основной насос отключается и передает запуск на резервный насос. тПри наличии сигнала «Сухой ход» Резервного насоса алгоритм шкафа ШУПН+ продолжает контролировать сигналы «сухого хода» перед основным и резервным насосами. При снятии сигнала «сухой ход» алгоритм шкафа ШУПН+ производит пуск готового к работе насоса.

Перечень выходных сигналов шкафа ШУПН+2:
Шкаф ШУПН2 формирует выходные сигналы о своем состоянии в виде "сухих контактов", подключаемые на прибор пожарный управления и контроля:

"АВАРИЯ" - общий сигнал неисправности шкафа ШУПН;

"АВТОМАТИКА ОТКЛЮЧЕНА" - шкаф ШУПН работает в ручном режиме;

"РАБОТА ОН" - Основной насос включен;

"РАБОТА РН" - Резервный насос включен;

"АТОМАТИЧЕСКИЙ ПУСК" - на шкаф ШУПН поступил сигнал дистанционного пуска (данный выходной сигнал возможно использовать для управления шкафом ШУЗ Plus на открытие электрозадвижек обводной линии водомерного узла).
