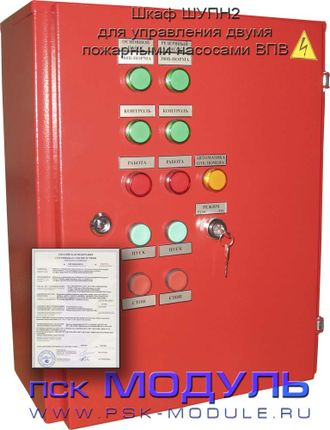

Шкаф управления пожарными насосами ШУПН2 - 7,5 кВт

Артикул: ШУПН2-7,5
36899 руб.

Предполагаемый срок поставки: 14 декабря

Заказать



Конструкция шкафа ШУПН-2 имеет универсальный вход для сигнала дистанционного пуска - 12В\24В и "замыкающий сухой контакт".



Мощность - 7,5 кВт (указана мощность на один пожарный насос)

Напряжение - 380В

Степени защиты - IP54

Схема шкафа ШУПН-2 реализована на реле

Силовой шкаф ШУПН2 предназначен для управления электродвигателями насосов (основным и резервным) внутреннего противопожарного водопровода.


В режиме «Автоматический» управление пожарными насосами осуществляется по команде, поступающей от прибора управления и контроля, входящего в состав системы противопожарной защиты объекта. В данном режиме, осуществляется контроль целостности линии управления основного и резервного насосов. Сигнал о целостности цепей управления "основного" и "резервного" насосов и сигналы о состоянии шкафа ШУПН2 выводятся систему пожарной автоматики, согласно требованиям Свода Правил.


При поступлении от прибора управления и контроля команды на запуск пожарных насосов, подается напряжение на электропитание основного насоса и формируется сигнал «Работа ОН» при этом включается реле времени с установленной на нем задержкой, достаточной для выхода ОН на рабочий режим.

В случае невыхода "ОН" на рабочее давление в течение установленного времени – "ОН" автоматически отключается и включается "РН". При этом снимается сигнал "Работа ОН" и формируется сигнал "Работа РН". В соответствии с требованиями Свода Правил в ШУПН2 предусмотрены контакты для подключения манометров (прессостатов) контролирующих выход работы ОН и РН на рабочий режим, а так же контроль давления воды в питающих трубопроводах, необходимого для пуска насосов.


Параметры выходных сигналов:
Шкаф ШУПН2 формирует выходные сигналы о своем состоянии в виде "сухих контактов", поступающие на прибор управления и контроля:

"Неисправность питания основоного насоса"

"Неисправность питания резервного насоса"

"Основной насос отключен"

"Резервный насос отключен"

"Автоматика отключена"

"Неисправность линии управления Основного насоса"

"Неисправность линии управления Резервного насоса"


Сертификат соответствия требованиям Технического регламента о требованиях пожарной безопасности № С-RU.АБ03.В.00082 до 17.04.2021г.
