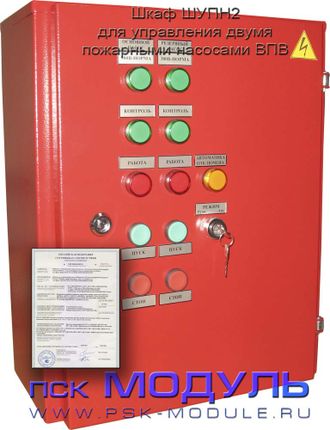

Шкаф управления пожарными насосами ШУПН2 - 11 кВт
Предполагаемый срок поставки: 12 декабря
Стоимость Товара уточняется при заказе.
Конструкция шкафа ШУПН-2 имеет универсальный вход для сигнала дистанционного пуска - 12В\24В и "замыкающий сухой контакт".
Мощность - 11 кВт (указана мощность на один пожарный насос)
Напряжение - 380В
Степени защиты - IP54
Схема шкафа ШУПН-2 реализована на реле
Силовой шкаф ШУПН2 предназначен для управления электродвигателями насосов (основным и резервным) внутреннего противопожарного водопровода.
В режиме «Автоматический» управление пожарными насосами осуществляется по команде, поступающей от прибора управления и контроля, входящего в состав системы противопожарной защиты объекта. В данном режиме, осуществляется контроль целостности линии управления основного и резервного насосов. Сигнал о целостности цепей управления "основного" и "резервного" насосов и сигналы о состоянии шкафа ШУПН2 выводятся систему пожарной автоматики, согласно требованиям Свода Правил.
При поступлении от прибора управления и контроля команды на запуск пожарных насосов, подается напряжение на электропитание основного насоса и формируется сигнал «Работа ОН» при этом включается реле времени с установленной на нем задержкой, достаточной для выхода ОН на рабочий режим.
В случае невыхода "ОН" на рабочее давление в течение установленного времени – "ОН" автоматически отключается и включается "РН". При этом снимается сигнал "Работа ОН" и формируется сигнал "Работа РН". В соответствии с требованиями Свода Правил в ШУПН2 предусмотрены контакты для подключения манометров (прессостатов) контролирующих выход работы ОН и РН на рабочий режим, а так же контроль давления воды в питающих трубопроводах, необходимого для пуска насосов.
Параметры выходных сигналов:
Шкаф ШУПН2 формирует выходные сигналы о своем состоянии в виде "сухих контактов", поступающие на прибор управления и контроля:
"Неисправность питания основоного насоса"
"Неисправность питания резервного насоса"
"Основной насос отключен"
"Резервный насос отключен"
"Автоматика отключена"
"Неисправность линии управления Основного насоса"
"Неисправность линии управления Резервного насоса"
Комментарии
Добавить комментарийВ ШУПН-2 не реализовано автоматическое отключение насосов после тушения пожара. Вставили рукав - Открыли кран - Нажали кнопку - Потушили. - далее надо не забыть отжать кнопку, иначе система не остановит подачу воды.
КомментироватьВ нормативной документации нет требований по автоматическому отключению насосной станции пожаротушения. Поэтому в шкафах ШУПН для отключения насосной станции необходимо либо "снять" сигнал "Пожар" (в Вашем случае вернуть УДП в дежурное положение), либо перевести шкаф ШУПН из Автоматического режима в Ручной. Но! для приведения системы пожаротушения в "дежурное" состояние Вам все равно необходимо "снять" сигнал "пожар" от УДП и перевести ШУПН в Автоматический режим работы.
Так же отметим, что по требованию Заказчика в шкафу ШУПН может быть предусмотрена "принудительная" остановка насосной станции обслуживающим персоналом во время наличия сигнала "пожар" и соответственно выдача сигнала на пост охраны, что шкаф ШУПН "принудительно" выключен обслуживающим персоналом.
Ввод автомат там на сколько ампер стоит?
КомментироватьВ шкафу ШУПН-2 на мощность одного насоса 11кВт установлен Вводной автоматический выключатель на ток 32А, характеристика D.
