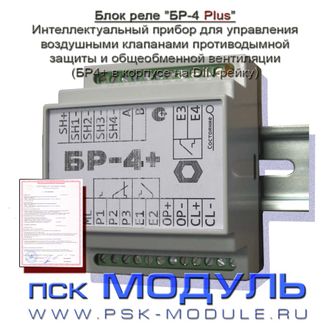

Блок релейный БР-4 Plus - модуль управления клапаном дымоудаления с реверсивным приводом 220В.
Предполагаемый срок поставки: 7 декабря
Стоимость Товара уточняется при заказе.
Блок релейный «БР-4» принимает сигналы от приборов пожарных и управления (ППУ), управляет реверсивным приводом пожарного клапана (дымоудаления), контролирует его положение (открыт/закрыт), контролирует исправность цепей управления и передает на ППУ сигналы о неисправности блока и цепей управления. «БР-4» имеет входы подключения ручных извещателей для реализации режима ручного управления.
Блок релейный «БР-4 Plus" (БР-4+) имеет следующие исполнения:
- стандартное исполнение - алгоритм управления воздушным клапаном указан выше;
- исполнение ПСКМ - алгоритм управления воздушним клапаном оптимизирован для подключения к модулям пожарным с одним сигналом управления - "сухой замыкающий контакт".
Блок релейный «БР-4» используется совместно с приборами пожарными и управления (далее ППУ) для управления реверсивными приводами пожарных клапанов (дымоудаления) типа Белимо (Belimo) с контролем цепей управления приводом и цепей контроля положения клапана.
Блок «БР-4» позволяет осуществлять как автоматическое, так и ручное (дистанционное) управление. Для автоматического управления ППУ должен иметь два контролируемых на обрыв и короткое замыкание выхода с напряжением управления 12В либо 24В. Один из них должен включаться при обнаружении пожара, обеспечивая открытие клапана. А другой должен включаться при сбросе системы на заданное время, обеспечивая закрытие клапана.
Например, в ППКПУ "Мастер-02" для этой цели можно использовать:
• для открытия клапана - контролируемый выход М;
• для закрытия клапана - контролируемый выход ТАБ.
«БР-4» принимает сигналы автоматического управления на обмотки внутренних реле, обеспечивая тем самым гальваническую развязку от ППУ.
Ручное управление осуществляется с использованием внешних нормально-замкнутых или нормально-разомкнутых переключателей (возможно использование ручных пожарных
извещателей) с использованием однотипных резисторов 6.2кОм для контроля исправности цепей
на обрыв и короткое замыкание.
Выходы сигнализации Е1, Е2 типа «сухой контакт» используются для выдачи сигнала «Авария» блока «БР-4» приемно-контрольному прибору. Для обеспечения контроля Е1 и Е2 подключается к шлейфу ППКПУ или его линии сигнализации, например к линии сигнализации ЛС3 прибора "Мастер-02". Нормальное состояние на выходе Е1, Е2 - нормально замкнутый контакт. При любой неисправности блока контакт размыкается.
Выходы Е3, Е4 отображают состояние клапана. Замкнутое состояние клапанов Е3,Е4 означает что клапан закрыт, разомкнутое состояние Е3, Е4 сигнализирует о том, что клапан открыт.
"Заклинивание" привода клапана блок «БР-4» определяет по превышению времени, необходимого для закрытия/открытия клапана, при отсутствии сигнала подтверждения перехода в новое состояние от концевых переключателей положения клапана.
Сертификат соответствия требованиям Технического регламента о требованиях пожарной безопасности.
