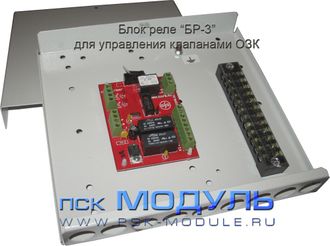

Блок релейный БР-3 (24В) - модуль управления огнезадерживающими клапанами (ОЗК)

Артикул: БР-3 (24В)

Предполагаемый срок поставки: 12 декабря

Заказать

Стоимость Товара уточняется при заказе.

Блок релейный «БР-3» предназначен для управления двумя приводами огнезадерживающих клапанов (ОЗК) с возвратной пружиной или двумя электромагнитными приводами для клапанов дымоудаления (напряжение питания приводов 220В или 24В). Напряжение питания БР3 — 24В.

Блок релейный «БР-3» является адресным компонентом многокомпонентной система АППЗ "МАСТЕР" и предназначен для управления приводами пожарных клапанов с контролем цепей управления на обрыв и короткое замыкание.

Блок релейный «БР-3» позволяет осуществлять как автоматическое, так и ручное (дистанционное) управление противопожарными клапанами.
Автоматического управление осуществляется по системным командам, формируемым приборами "МАСТЕР".
Ручное управление осуществляется с использованием внешних механических нормально-разомкнутых переключателей с использованием однотипных резисторов 6,2к для контроля исправности цепей на обрыв и короткое замыкание.
Линии сигнализации ЛС1 и ЛС2 используются для контроля положения клапанов и подключения механических переключателей ручного управления.
К линии ЛС1 подключается нормально замкнутый контакт положения клапана, управляемого с выхода "К", срабатывающий при открытии клапана. К этой же линии подключается нормально-разомкнутый механический переключатель для ручного управления выходом "К". При удержании механического переключателя более 5 сек., если клапан был открыт формируется команда "Выключить" ("Закрыть"), а если клапан был закрыт формируется команда "Включить" ("Открыть").
К линии ЛС2 подключается нормально замкнутый контакт положения клапана, управляемого с выхода "М", срабатывающий при открытии клапана. К этой же линии подключается нормально-разомкнутый механический переключатель для ручного управления выходом "М". При удержании механического переключателя более 5 сек., если клапан был открыт формируется команда "Выключить" ("Закрыть"), а если клапан был закрыт формируется команда "Включить" ("Открыть").

Сертификат соответствия требованиям Технического регламента о требованиях пожарной безопасности: по 16.12.2014 г.
